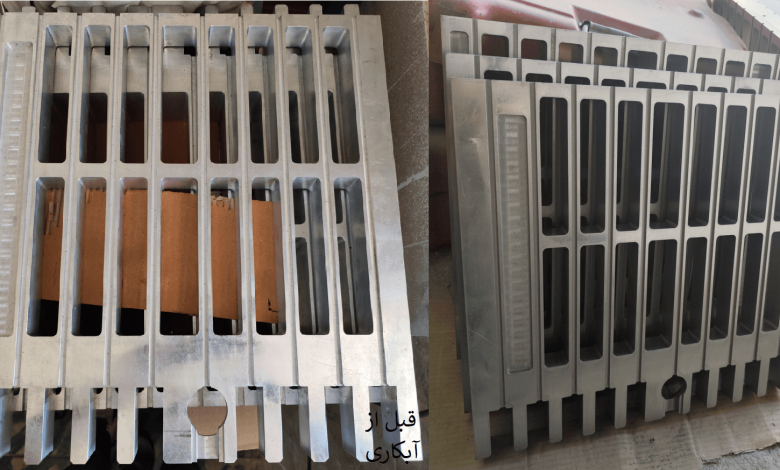

آبکاری الکترولس نیکل فسفر
وقتی صحبت از آبکاری الکترولس نیکل به میان می‌آید، اکثر مردم فکر می‌کنند فقط با نیکل سروکار دارند. اما حقیقت این است که فسفر همان عنصر کوچک و ظاهراً ناچیزی است که تمام قوانین بازی را عوض می‌کند. می‌توانیم با قاطعیت بگوییم که درک عمیق نقش فسفر و روش‌های دقیق آزمون آن، خط فاصل میان یک آبکار معمولی و یک متخصص واقعی است.
چرا فسفر، شاه کلید تمام معادلات است؟
فسفر در ساختار پوشش نیکل الکترولس نه فقط یک عنصر آلیاژی محسوب می‌شود، بلکه نقش یک معمار ساختار کریستالی را بازی می‌کند. هنگامی که درصد فسفر از 2 درصد کمتر باشد، با پوشش کریستالی مواجه هستیم که دانه‌های درشت و خواص مغناطیسی قوی دارد. اما جادو زمانی اتفاق می‌افتد که فسفر به بازه 6 تا 12 درصد برسد – ناگهان ساختار از کریستالی به آمورف تبدیل می‌شود.
این تبدیل ساختاری نه تنها مقاومت به خوردگی را تا 10 برابر افزایش می‌دهد، بلکه خواص مکانیکی کاملاً متفاوتی را نیز به ارمغان می‌آورد. در تجربه شخصی من، قطعاتی که با درصد فسفر بهینه پوشش داده شده‌اند، حتی پس از 2000 ساعت آزمون نمک‌پاشی هنوز کیفیت بصری فوق‌العاده‌ای حفظ کرده‌اند.
رمزگشایی از کدهای پنهان درصد فسفر
درصد فسفر در پوشش نه تنها بر ساختار کریستالی تأثیر می‌گذارد، بلکه مجموعه‌ای از خواص پیچیده را کنترل می‌کند که اکثر آبکاران از آن‌ها بی‌خبرند. هنگامی که درصد فسفر در محدوده 8-10 درصد قرار می‌گیرد، پوشش حداکثر مقاومت به خوردگی را از خود نشان می‌دهد. اما اگر هدف ما حداکثر سختی باشد، باید درصد فسفر را در محدوده 10-12 درصد نگه داریم.
یکی از نکات فنی که معمولاً در منابع عمومی دیده نمی‌شود، این است که تغییرات جزئی در درصد فسفر می‌تواند خواص ترمودینامیکی پوشش را کاملاً دگرگون کند. برای مثال، افزایش درصد فسفر از 8 به 10 درصد، ضریب انبساط حرارتی را تا 15 درصد کاهش می‌دهد، که این موضوع در کاربردهای دمای بالا بسیار حیاتی است.
فسفر همچنین نقش یک کاتالیزور طبیعی را در واکنش‌های ادامه‌دار سطح بازی می‌کند. در شرایط عادی، اتم‌های فسفر در نقاط بین‌دانه‌ای قرار گرفته و مانع از رشد بیش از حد دانه‌ها می‌شوند. این ویژگی باعث می‌شود که پوشش‌های با فسفر بالا، یکنواختی سطح فوق‌العاده‌ای داشته باشند.
جدول جامع تأثیر درصد فسفر بر خواص پوشش
| درصد فسفر | نوع ساختار | سختی (HV) | مقاومت خوردگی | مقاومت سایش | ضریب اصطکاک | خواص مغناطیسی | کاربرد اصلی |
|---|---|---|---|---|---|---|---|
| 1-3% | کریستالی | 450-500 | ضعیف | متوسط | 0.15-0.18 | فرومغناطیس قوی | قطعات تزئینی |
| 3-6% | نیمه کریستالی | 500-550 | متوسط | خوب | 0.12-0.15 | فرومغناطیس متوسط | قطعات مکانیکی معمولی |
| 6-9% | آمورف ضعیف | 550-650 | خوب | عالی | 0.08-0.12 | پارامغناطیس | قطعات دقیق |
| 9-12% | آمورف قوی | 650-750 | عالی | فوق‌العاده | 0.05-0.08 | غیرمغناطیس | قطعات صنایع دقیق |
| 12-15% | آمورف کامل | 700-800 | فوق‌العاده | استثنایی | 0.03-0.05 | کاملاً غیرمغناطیس | کاربردهای ویژه |
راز پنهان عملیات حرارتی و تبدیل فسفر
یکی از جنبه‌های اسرارآمیز پوشش‌های نیکل فسفر، رفتار آن‌ها در برابر عملیات حرارتی است. هنگامی که پوشش آمورف در دمای 300-400 درجه سانتی‌گراد حرارت‌دهی می‌شود، فسفر شروع به تشکیل ترکیبات میان‌فلزی نیکل فسفاید (Ni3P) می‌کند. این فرآیند که به کریستالیزاسیون کنترل‌شده معروف است، می‌تواند سختی را تا 1000 ویکرز برساند.
اما نکته مهم این است که این فرآیند برگشت‌ناپذیر است. یک بار که ساختار آمورف از بین رفت، دیگر امکان بازگشت وجود ندارد. به همین دلیل، در پروژه‌هایی که در آن‌ها کار کرده‌ام، همیشه یک نمونه کنترل برای آزمون‌های حرارتی کنار گذاشته‌ام.
دنیای پیچیده آزمون‌های کیفیت: فراتر از ظاهر
آزمون کیفیت پوشش‌های نیکل فسفر هنری است که نیازمند ترکیب دانش علمی و تجربه عملی است. در طول سال‌ها، روش‌های متعددی را برای ارزیابی کیفیت توسعه داده‌ام که برخی از آن‌ها حتی در استانداردهای رسمی نیز گنجانده نشده‌اند.
آزمون چسبندگی پیشرفته با روش Cross-Hatch
روش استاندارد Cross-Hatch که اکثر آبکاران با آن آشنایی دارند، تنها بخش کوچکی از داستان است. در آزمون‌های تخصصی‌تر، من از روش “Progressive Loading” استفاده می‌کنم. در این روش، ابتدا با فشار 1N شروع کرده و تدریجاً تا 10N افزایش می‌دهم. نقطه‌ای که اولین جدایش رخ می‌دهد، شاخص واقعی چسبندگی محسوب می‌شود.
آزمون مقاومت به ضربه با روش Gardner
این آزمون که معمولاً نادیده گرفته می‌شود، می‌تواند اطلاعات فوق‌العاده‌ای درباره کیفیت داخلی پوشش ارائه دهد. وزنه‌ای با جرم استاندارد از ارتفاع‌های مختلف بر روی نمونه رها می‌شود. پوشش‌های با درصد فسفر بهینه، معمولاً تا انرژی 3-5 ژول مقاومت می‌کنند.
آزمون نفوذپذیری با روش Electrochemical Impedance Spectroscopy (EIS)
این روش پیشرفته که کمتر در صنعت به کار می‌رود، می‌تواند حتی کوچک‌ترین نقص‌های میکروسکوپی را شناسایی کند. با اعمال جریان‌های مختلف فرکانس و اندازه‌گیری مقاومت، می‌توان نقشه دقیقی از یکپارچگی پوشش تهیه کرد.
تکنیک‌های نوآورانه اندازه‌گیری ضخامت
اندازه‌گیری ضخامت پوشش‌های نیکل فسفر چالش خاص خود را دارد، به ویژه هنگامی که ضخامت‌های بسیار نازک (زیر 5 میکرون) یا بسیار ضخیم (بالای 100 میکرون) مطرح است. در طول تجربه کاری‌ام، روش‌هایی توسعه داده‌ام که دقت آن‌ها حتی از دستگاه‌های گران‌قیمت بالاتر است.
روش XRF با کالیبراسیون اختصاصی
دستگاه‌های XRF معمولی با کالیبراسیون استاندارد، اغلب خطاهای 10-15 درصدی نشان می‌دهند. اما با ایجاد استانداردهای اختصاصی که مخصوص ترکیب دقیق نیکل-فسفر مورد استفاده طراحی شده‌اند، این خطا به کمتر از 3 درصد کاهش می‌یابد.
میکروسکوپی مقطع با آماده‌سازی خاص
برای نمونه‌هایی که دقت بالا مطلوب است، از روش آماده‌سازی مقطع با Ion Beam استفاده می‌کنم. این روش که معمولاً در صنایع نیمه‌هادی به کار می‌رود، امکان تهیه مقاطع با کیفیت فوق‌العاده را فراهم می‌کند.
جدول مقایسه روش‌های آزمون ضخامت
| روش آزمون | دامنه اندازه‌گیری | دقت (±) | سرعت آزمون | هزینه تجهیزات | کاربرد توصیه‌شده | محدودیت‌ها |
|---|---|---|---|---|---|---|
| مغناطیسی | 1-1000 μm | 3-5% | فوری | کم | کنترل کیفیت تولید | فقط روی زیرلایه فرومغناطیس |
| Eddy Current | 0.5-500 μm | 2-4% | فوری | متوسط | قطعات غیرمغناطیسی | نیاز به کالیبراسیون دقیق |
| XRF | 0.1-50 μm | 5-10% | سریع | بالا | آنالیز ترکیبی | محدودیت ضخامت |
| مقطع‌نگاری | بدون محدودیت | 1-2% | کند | متوسط | آزمون‌های تحقیقاتی | تخریبی |
| جریان دوربرد | 5-200 μm | 3-6% | سریع | متوسط | کنترل آنلاین | نیاز به تخصص بالا |
نکات عملی برای بهبود دقت آزمون‌ها
کنترل دمای محیط آزمون
یکی از عواملی که اکثر آبکاران نادیده می‌گیرند، تأثیر دمای محیط بر نتایج آزمون است. دستگاه‌های مغناطیسی در دمای بالای 30 درجه سانتی‌گراد، خطای قابل توجهی نشان می‌دهند. همیشه قبل از شروع آزمون، دستگاه را به مدت 15 دقیقه در دمای ثابت قرار می‌دهم.
آماده‌سازی سطح برای آزمون
سطح نمونه باید کاملاً تمیز و عاری از هرگونه آلودگی باشد. حتی یک لایه نازک چربی می‌تواند نتایج آزمون ضخامت را تا 10 درصد تحت تأثیر قرار دهد. من معمولاً از حلال اولتراسونیک با فرکانس 40 کیلوهرتز برای تمیزکاری استفاده می‌کنم.
کالیبراسیون چند نقطه‌ای دستگاه‌ها
کالیبراسیون استاندارد دو نقطه‌ای (صفر و یک نقطه مرجع) برای کارهای دقیق کافی نیست. من همیشه از کالیبراسیون 5 نقطه‌ای استفاده می‌کنم که شامل نقاط 0، 25، 50، 75 و 100 درصد دامنه اندازه‌گیری است.
راز موفقیت در آزمون‌های مقاومت به خوردگی
آزمون مقاومت به خوردگی پوشش‌های نیکل فسفر، علمی است که ترکیبی از شیمی، فیزیک و هنر محسوب می‌شود. در طول سال‌ها، متوجه شده‌ام که آزمون‌های استاندارد تنها بخش کوچکی از واقعیت را نشان می‌دهند.
آزمون نمک‌پاشی پیشرفته با کنترل دقیق پارامترها
آزمون استاندارد نمک‌پاشی (ASTM B117) در شرایط ثابت 35 درجه سانتی‌گراد و رطوبت 95 درصد انجام می‌شود. اما در آزمون‌های تخصصی‌تر، من از سیکل‌های متغیر دما و رطوبت استفاده می‌کنم که شرایط واقعی کاربرد را بهتر شبیه‌سازی می‌کند.
برای مثال، در پروژه‌ای که برای صنعت دریایی انجام دادم، سیکل 8 ساعت نمک‌پاشی، 8 ساعت رطوبت 100 درصد و 8 ساعت خشک‌شدن در دمای 60 درجه طراحی کردم. نتایج این آزمون، پیش‌بینی بسیار دقیق‌تری از عمر قطعات در شرایط واقعی ارائه داد.
آزمون‌های الکتروشیمیایی پیشرفته
روش‌های الکتروشیمیایی مانند Tafel Polarization و Cyclic Voltammetry، امکان ارزیابی دقیق مکانیزم‌های خوردگی را فراهم می‌کنند. این آزمون‌ها می‌توانند اطلاعاتی درباره نرخ خوردگی، پتانسیل خوردگی و مکانیزم‌های حفاظتی ارائه دهند که در آزمون‌های معمولی قابل دسترسی نیست.
تحلیل ریزساختار: دریچه‌ای به دنیای مخفی
یکی از قدرتمندترین ابزارهای ارزیابی کیفیت، مطالعه ریزساختار پوشش است. با استفاده از میکروسکوپ الکترونی، می‌توان جزئیات فوق‌العاده‌ای از ساختار داخلی پوشش مشاهده کرد.
شناسایی نقص‌های ریزساختاری
پوشش‌های با کیفیت بالا، ساختار یکنواختی بدون حفره، ترک یا جدایش فازی نشان می‌دهند. حتی کوچک‌ترین نقص‌ها می‌توانند نقاط ضعف برای نفوذ عوامل خورنده محسوب شوند.
در تجربه شخصی، نمونه‌هایی که با میکروسکوپ نوری کاملاً سالم به نظر می‌رسیدند، در میکروسکوپ الکترونی نقص‌های جدی نشان دادند. این موضوع نشان‌دهنده اهمیت استفاده از تکنیک‌های پیشرفته ارزیابی است.
ترکیبات میان‌فلزی: کلید مقاومت فوق‌العاده
پس از عملیات حرارتی، فسفر با نیکل ترکیبات میان‌فلزی تشکیل می‌دهد که خواص منحصر به فردی دارند. مهم‌ترین این ترکیبات Ni3P است که سختی فوق‌العاده و مقاومت سایش بالایی دارد.
نکته جالب این است که توزیع یکنواخت این ترکیبات در ماتریس نیکل، کلید عملکرد بهینه محسوب می‌شود. در صورتی که ترکیبات به صورت خوشه‌ای تشکیل شوند، خواص مکانیکی کاهش چشمگیری پیدا می‌کند.
راهکارهای عملی بهبود کیفیت
کنترل دقیق پارامترهای حمام
تغییرات جزئی در ترکیب حمام می‌تواند تأثیرات قابل توجهی بر خواص نهایی داشته باشد. برای مثال، کاهش 10 درصدی غلظت عامل کاهنده، می‌تواند درصد فسفر را تا 2 درصد تغییر دهد.
مدیریت دمای حمام با دقت ±1 درجه
دمای حمام یکی از حساس‌ترین پارامترهاست. تغییر 5 درجه در دما، می‌تواند سرعت آبکاری را تا 50 درصد تغییر دهد. همیشه از سیستم‌های کنترل دمای دیجیتال با حساسیت بالا استفاده می‌کنم.
کنترل pH با دقت ±0.1
pH حمام نه تنها بر سرعت آبکاری تأثیر می‌گذارد، بلکه کیفیت سطح و توزیع ضخامت را نیز کنترل می‌کند. در پروژه‌هایی که در آن‌ها کار کرده‌ام، حتی تغییر 0.2 واحد pH، تفاوت قابل ملاحظه‌ای در نتایج نهایی ایجاد کرده است.
آینده تکنولوژی آزمون و کنترل کیفیت
فناوری‌های نوین در حال تغییر چهره صنعت آزمون کیفیت هستند. سیستم‌های هوش مصنوعی که قادر به تحلیل تصاویر میکروسکوپی و پیش‌بینی خواص بر اساس پارامترهای فرآیند هستند، به زودی جایگزین روش‌های سنتی خواهند شد.
سیستم‌های کنترل آنلاین
امروزه سیستم‌هایی توسعه یافته‌اند که قادر به کنترل مداوم کیفیت در طول فرآیند آبکاری هستند. این سیستم‌ها با استفاده از سنسورهای پیشرفته، قادر به تشخیص انحرافات قبل از تشکیل نقص جدی هستند.
تکنیک‌های غیرتخریبی پیشرفته
روش‌هایی مانند Thermography مادون قرمز و آزمون‌های اولتراسونیک با رزولوشن بالا، امکان ارزیابی کامل کیفیت بدون آسیب به قطعه را فراهم می‌کنند.
در نهایت، موفقیت در آبکاری الکترولس نیکل فسفر، نیازمند درک عمیق نقش فسفر و تسلط بر تکنیک‌های پیشرفته آزمون است. هر آبکار حرفه‌ای باید این دانش را نه فقط به عنوان ابزار کاری، بلکه به عنوان پایه‌ای برای نوآوری و بهبود مداوم در نظر بگیرد. تجربه نشان داده که تفاوت میان یک محصول معمولی و یک محصول فوق‌العاده، در همین جزئیات پنهان است.
منبع:
